廠房大型快速門-雙層柔性堆積門施工要求/安裝方案


施工要求


1.按照原有庫門尺寸及規格定制合適庫門，柔性門可根據用戶要求定做各種尺寸。


2.機械配合將原有庫門拆除，拆除過程保護門洞，確保具備庫門安裝條件。

3.機械配合安裝庫門，大門標準如下：

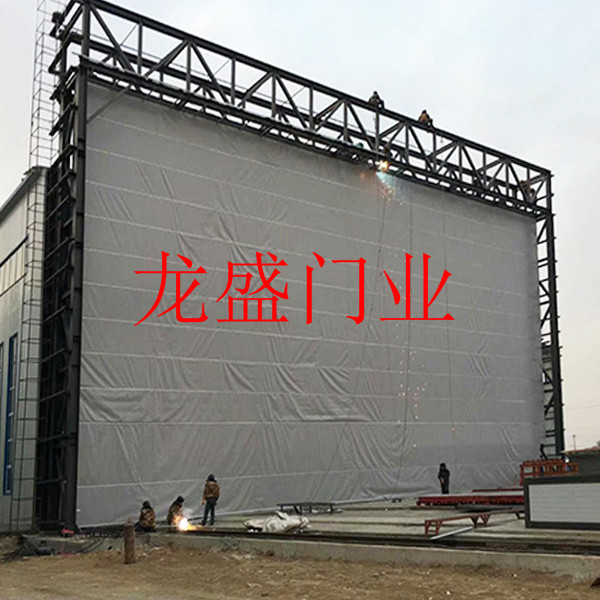

3.1 柔性提升式堆積大門


具體結構為雙層門簾垂直向上柔性提升式堆積大門。門體材料由兩層纖維組成，中間以鋁或其它型材間隔。


頂部型材用螺栓固定在機頂盒上。提升帶通過安全鉗，與底部鋼制強化桿和型材連接。


雙層門簾分別固定在中間梁型材的內外兩面，門簾采用自攻釘和壓條固定在中間梁型材上，使其緊密相連。


中間梁型材部分將門簾承受的風壓轉移到兩側垂直的導軌上，并可以抵抗意外沖擊。大門門體厚度≥160mm。

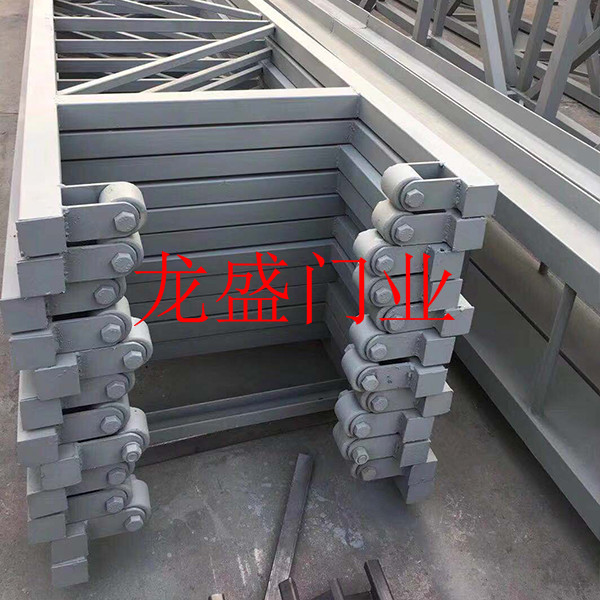

3.2 大門中間梁


大門中間梁為鋁合金擠壓型材，中間梁禁止使用方鋼管和角鋼焊接而成。中間梁間距0.6米左右。


中間梁通過其兩側安裝的自潤滑高強度尼龍導向塊在大門軌道上運行，從而實現免維護。


導向禁止使用鋼質輪子，以防止生銹和噪音，且不利于維護和保養。

3.3 大門豎直軌道


大門豎直軌道為抗腐蝕、高強度鋁合金擠壓型材，依據中間梁大小設計成不同的截面，提供足夠的強度來傳遞中間梁的荷載和安全鉗制動力到兩側建筑結構上。


軌道設計成室內外全天候密封結構，并在受外力損壞時易于更換。


并且導軌應自帶有導風槽設計，確保大門的密封性能，能夠抵御當?shù)刈畲箫L(fēng)力沖擊，而且風速越大，密封效果越好。


大門底梁下端必須配置U型橡膠，確保門體在不平整地面上也能密封完好。


3.4 大門提升機構


大門提升電機功率與活動門體重量匹配，并且儲備功率充裕。電機、齒輪減速機和卷筒為一體設計、制造。


卷筒上的提升帶（繩）繞過導向輪通過安全制動器直接與底梁兩側連接來提升大門。


本項目嚴格禁止裝配采用動滑輪和配重等部件來提升大門，以保證大門結構簡單可靠，否則報價方的方案按廢標處理。


必須配置手搖曲柄，位置安全合理，停電時可以手動開啟大門。


齒輪減速電機的安裝不得干擾頂部限位開關，避免其二次調整。


3.5 提升帶及導向輪


大門頂部兩側導向輪應設計成合理的直徑，采用兩點式提升方式，提升帶（繩）在大門運行過程中不得與任何建筑或門體結構干涉，提升帶使用壽命正常使用不小于10年。


導向輪應能自動檢測提升帶（繩）的松緊狀態，并反饋信號給控制柜，必要時及時切斷系統電源保證安全。導向輪應安裝在便于維修保養的門體上部。


3.6  安全鉗及防風鎖


大門的門體系統都必須配備防腐蝕的不銹鋼安全鉗、防風鎖，安全鉗、防風鎖為一體裝置。


安全鉗防止大門在起升、下降過程當中突然墜落。


當大門在正常的開啟和關閉過程中，安全鉗是收起的，但當大門的提升系統突然出現故障或提升帶斷裂等狀況時，安全鉗立即動作卡鎖在大門豎直導軌上，防止門體下墜，門體下墜距離小于50mm。


內置式的防風鎖扣，當大門完全關閉時，防風鎖扣和安全鉗的鉗口完全咬合，可以將大門的底邊牢牢的鎖在地面上，即保證了大門的密閉功能，也防止大門在臺風（颶風）天氣時被吹起。


安全制動裝置通過TUV檢測并獲得BG認證。


3.7 人員通行門


柔性提升式堆積大門加裝人員通行門


3.8 大門點動開啟和關閉


大門底部U型橡膠內設置安全光電裝置，即在大門關閉過程中如遇到障礙物，大門應立即停止下降并返回開啟位置。


3.9.大門使用壽命要求


大門主要部件，包括大門導軌、中間梁、底梁等，整體使用壽命大于20年。


3.10 大門的密封及保溫


門體與地面依靠自身結構密封可靠，杜絕使用毛刷等其他輔助密封材料。大門傳熱系數小于2.0w/m2.k，提供科學合理的保溫計算書。大門的氣密性和水密性符合國家相關標準。


3.11 電氣部件要求


電機選用原裝進口NORD、西門子、西屋、施耐德或同檔次國際知名品牌，在標準環境下使用壽命保證20年以上。


電機絕緣采用F級，防護等級為IP55，控制柜防護等級IP65以上。


控制柜配置PLC控制系統，PLC選用ABB、西門子、施奈德或同檔次國際知名品牌?？刂葡鋬?nèi)主要電氣元件為施奈德、西門子或歐姆龍等國際品牌。電機需獲得CE認證。


大門控制系統具有短路，過流，過熱等安全保護功能。


在斷電或產生系統故障時，加裝兩套應急電源接口，可以用外接移動電源起升大門；


同時還能用手動操作裝置控制大門的開閉。手搖曲柄設計位置在柔性們控制箱附近、安全可靠，手電動必須互鎖，保證安全。


3.12 安全性能要求


大門要設計合理的限位開關和安全回路，當大門在開關過程中脫離正常位置，二級限位開關應立即作用，使大門運行停止，以防設備和結構損壞。


柔性提升門須具備操作方便、裝配有集中控制面板、自動安全保護系統等優點。


具備自動安全保護系統：具有電氣安全保護功能、電機過載、過熱保護功能。


大部分定期檢查的部件應放于機體同一側,便于檢修。
