KST/SFT快速門控制箱限學習-M02-12A編碼器調試

作者:快速門控制箱   發布時間: 2021/4/17 9:54:54



KST/SFT快速門控制箱限學習-M02-12A編碼器調試



快速門編碼器主要用于限位使用,在需要更高軸承負載的環境下得以更好的應用


總計分辨率可達41 bits(17 bits單圈/24 bits多圈)堅固的壓鑄鋅外殼,牢固的Safety-Lock?軸承結構,保證了編碼器的高可靠性。


除此之外,可靠性還依靠綜合了單圈和多圈功能與一體的OptoASIC芯片-100%對磁場不敏感,并且其非接觸式掃描避免了磨損。

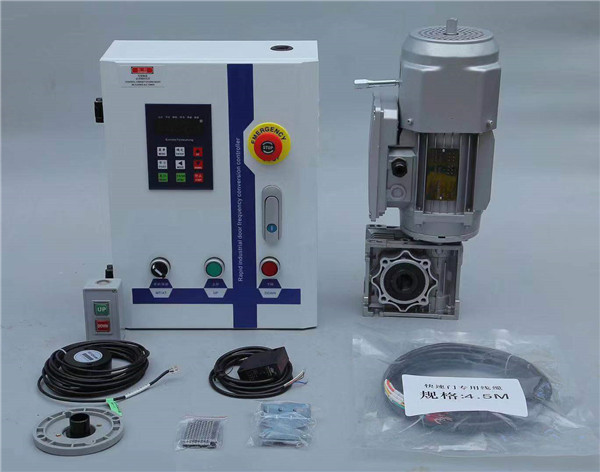

KST快速門控制箱



本產品屬于高精度儀器,安裝時嚴禁敲擊和摔打碰撞,安裝或使用不當會影響編碼器的性能和使用壽命


具有精確定位,永不跑限位,法蘭尺寸完全匹配減速機,安裝快捷方便等優點,分為I增量式,絕對值,如您需選購快速門編碼器,請致電本公司。


行程開關模式(注:修改運行模式后要斷電才能生效)


將參數Cr000設成0行程開關模式(出廠默認),安裝接線正確后即可使用。


通過調整參數Cr001~Cr012 優化開關門過程。


編碼器模式(包括增量式編碼器,絕對值編碼器)


1、假如用戶使用的是增量編碼器,請將Cr000設成1(增量編碼器模式),安裝接線


此時A、B端子接編碼器A 、B信號線 X12V/(X24V)接編碼器的電源線,COM接編碼器的地線(編碼器未連接時,變頻器在運行過會報警,顯示“Er 013” )。


X0端子連接編碼器清零開關,此開關必須安裝于門的最下限位置。


2、假如用戶使用的是絕對值編碼器,請將Cr000設成2(絕對值編碼器模式)


安裝接線,此時A+、B-端子接編碼器A+、B-信號線 12V接編碼器的電源線,DCM接編碼器的地線(編碼器未連接時,變頻器在運行過會報警,顯示“Er 010” )。


注:與絕對值編碼器連接時要采用指定的型號;


3、『M02-12A編碼器』學習:在頻率顯示界面狀態下,長按“模式/學習鍵” ,當數碼管閃爍時,表示已進入學習門高模式。


按下行或上行鍵將門機調到最低點(零點),長按鍵盤“復位”按鈕,這時可以將當前顯示脈沖數清零,即當前位置為門的零點位。


按上行按鈕(或上行掃鍵),門應該向上運動,此時顯示的脈沖數應該是正的方向增加(如果顯示的脈沖數為負值,請修改Cr014更改編碼器的安裝方向,并斷電重新上電初始化。


按上行按鈕(或上行按鍵)讓門運行到上限位置,此時按下“確認鍵” ,數碼管停止閃,當前脈沖數即為總門高度對應編碼器脈沖數,對應參數為Cr015;


(1)、快速門編碼器方向?qū)W習:按上升按鈕時,操作面板LED上顯示的門行程脈沖數值應該增加;


相反,按下降按鈕時,操作面板LED上顯示的門行程脈沖數值應該減小;


如果相反,可以交換A、B端子接線或設定參數Cr014為1。


(2)、總門高度的學習:在脈沖顯示模式下,長按“模式/學習鍵”



快速門編碼器M02-12A單圈絕對值



數碼管同時閃爍,表示已進入總門高度的學習狀態,一直按住下降按鈕,門開始下降


當門碰到清零開關X0時(或者長按鍵盤“復位”鍵清零),編碼器脈沖數值清零,變頻器停止;


此時門最低點學習完成。再一直按上升按鈕,門開始上升,到達上限位置時松開上升按鈕,變頻器停止。


這時按確認鍵(或先按住急停按鈕,再按住上升或下降按鈕不放),數碼管停止閃爍


變頻器器自動記錄當前門高總行程脈沖數到參數Cr015中,或者也可以手動設定參數Cr015為當前門行程脈沖數。


總門高度設定完成后,變頻器會按照參數Cr016、Cr017、Cr018的設定值,自動計算下限位、中限位和上限位。


具體運行過程中如發現下限位、中限位和上限位的位置不合適時,可以手工調整參數Cr016、Cr017、Cr018的設定值。


如果需要半開/全開狀態功能,設定參數Cr019為1,同時X4端子有效時,KST快速門變頻器上升運行到中限位置時停止。
